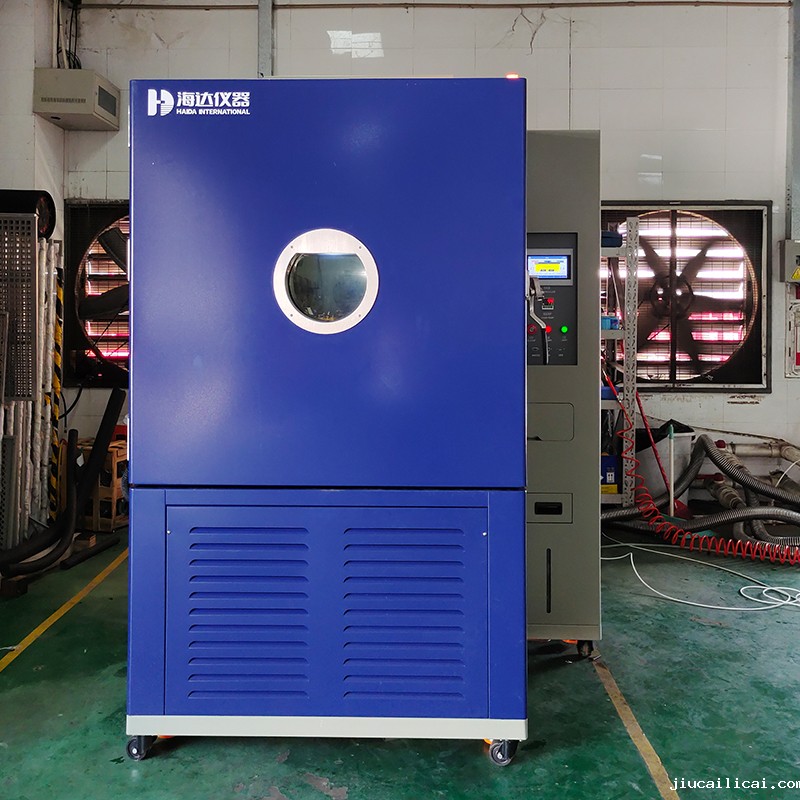

HD-E714 高低温低气压试验机
产品简介：高低温低气压试验箱主要应用于航空、航天、通讯、信息、电子、电器等领域，确定仪器仪表、电工产品、材料、零部件、设备等在低气压、高温、低温单项或同时作用下的极端（逼真模拟高空/高海拔/高原低气压高低温试验环境）环境适应性与可靠性试验，并或同时对试件通电进行电气性能参数的测量。高、低温试验时本试验箱可用于散热试验样品和非散热试验样品的试验。对于散热试验样品的试验，其散热功率不能超过试验箱制冷量，因制冷量为动态值，其随温度点变化而有所变化。低气压试验箱箱体采用整体式组合结构形式，试验箱由保温箱体（承压结构）、制冷机组、真空机组和位于试验箱大门上的电器控制器（系统）组成。
设计标准：
满足GB2423.25-1992、GB2423.26-1992、GJB150.3A-2009、GJB150.4A-2009、GJB150.2A-2009 试验方法要求，同时也满足GJB5170.10-2008电工电子产品环境试验设备检验要求。
供电条件:
电源要求：AC380V±10% 50±0.5Hz 三相五线制
预装功率：总功率+2.0KW
| 名称 | 参数 |
| 温度范围 | -40℃~+100℃ |
| 温度偏差 | ±2℃，温度均匀度：≤2℃，温度波动度：±0.5℃ |
| 容积 | 1m³ |
| 工作室尺寸 |
1000mm×1000mm×1000mm |
| 升温速率 | ≥1℃/min |
| 降温速率 | ≥1℃/min |
| 压力范围 |
常压~1Kpa，降压时间（压力值：常压→1Kpa）小于等于30分钟 |
|
压力方式 |
先升降温，再抽真空 |
| 压力允许偏差 |
±5% |
| 搁板 |
承重量不少于10Kg |
| 供电 |
380V，50Hz，采用三相五线制 |
| 试验箱与工作室关系 | 为胆中胆形式，内胆为试验区，放置产品 |
| 外壁材料 |
钢板表面喷塑 |
| 内壁材料 |
不锈钢 |
| 绝热材料 | 低气压专用复合承压保温材料，保证箱体外部无出汗情况 |
| 手动门 |
关闭时自动锁紧 |
| 内箱材质 | SUS304不锈钢优质镜面光板 |
| 保温材质 | 聚氨脂硬质发泡、超细玻璃纤维绵 |
| 门框隔热 | 双层耐高低温老化硅橡胶门密封条 |
| 安全保护 | 漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护 |
| 定时功能 | 0.1～999.9（H、M、S）可调 |
| 送风循环系统 | |
| 气流循环装置 |
采用真空专用风机使箱内温度均匀，箱体要有减震垫，要保持密封。 |
| 加热方式 | 电加热式 |
| 冷却方式 | 水冷 |
| 制冷辅助件 | 膨胀阀、过滤器、压力控制器、油压控制器、截止阀、电磁阀、油分离器等均应采用进口件 |
| 设备采用无氟系统，制冷剂选用 |
R404A和R23 |
| 真空系统 | |
| 真空系统组成 | 真空系统是获得真空度和测量控制真空度的组成部分，由真空测量系统和真空获得机组组成 |
| 真空度测量 | 真空度测量采用压力传感器进行测量该真空规采用压力应变实现真空度测量，测量数据为线形电信号，可直接输入设备控制器进行显示和控制 |
| 气压控制部件 | 压力传感器、变送器、压力调节阀、充气调节阀等均是优质品牌产品 |
| 控制系统 | |
| 温度直接输入方式 | 彩色触摸屏输入，全中文菜单对话方式，可显示设定参数、曲线时间、故障、历史记录、可打印输出 |
| 设定精度 |
温湿度：0.1℃ 气压值：0.01Pa |
| 控制精度 | 温湿度：0.5℃ 气压值：1.0Pa |
| 显示精度 | 温湿度：0.1℃ 气压值：0.01P |
| 运行方式 | 恒定和可编程 |
| 时间累积计时器 | 时间累积计时器 |
| 具有远程数据传输能力 | （有读取数据接口，接口有标准USB、网线、串行三种接口，数据传输能力距离不小于50m），计算机可进行远程控制（具备远程开机、关机、编程、数据监视等功能），计算机控制界面设置合理，应配齐相关控制系统所需的硬件和软件，并负责现场联试和培训 |
| 密封性、可靠性 | |
| 工作室与外界各连接口 | 密封可靠，不漏气、不泄温 |
| 橡胶件（密封垫、密封条） | 能在本试验箱极限温度长时间工作条件下保持物理性能 |
| 制冷系统管路 | 焊接，密封可靠，不漏气、不漏油 |
| 真空系统气密性 | 可靠，不漏气，清洁无油污 |
| 安全环保和电磁兼容要求 | |
| 试验箱符合国家电工安全标准 | 布线规范，各接线端口应明确标明，不直接裸露 |
| 工作室与各电源 | 绝对绝缘 |
| 试验箱非电源部分 | 无漏电，不积存静电 |
| 提供齐全的保护功能（具有灯光、蜂鸣等报警提示） | 具有电源欠压、过压、缺相保护；超温保护、压缩机超压、缺油等保护功能 |
| 试验箱噪声与散热综合考虑 | 工作时整机噪声≤60dB（距试验箱1米远处测试）； |
