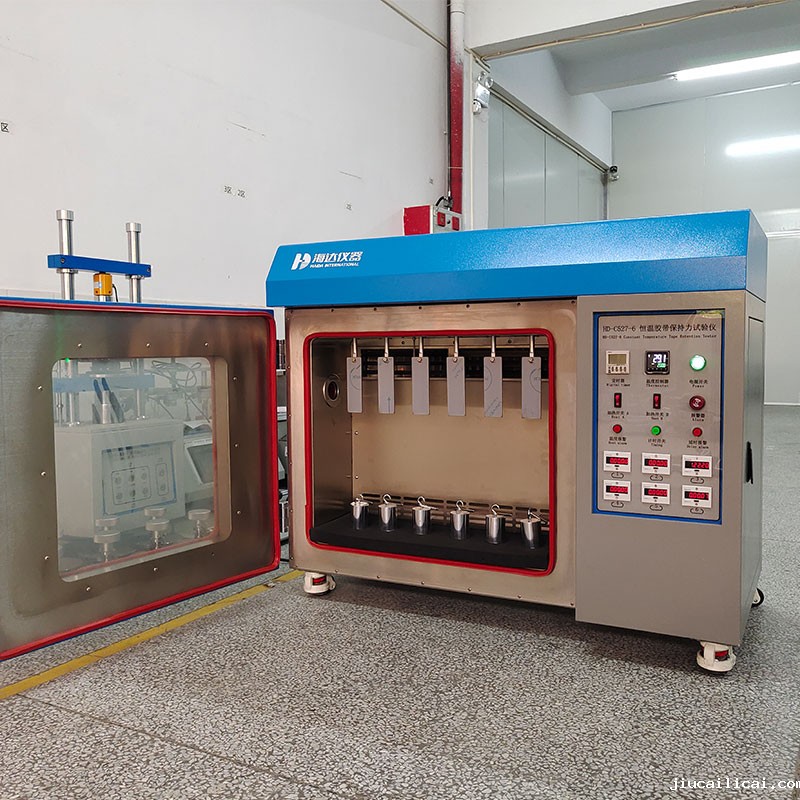

HD-C527-6 恒温胶带保持力试验仪
一、产品功能HD-C527-6恒温胶带保持力试验仪，将试样胶带在一定温度和一定的荷重下，对胶带的粘合力做静态负荷试验，通过胶带贴合的保持时间，以判断胶带持粘性。
二、主要技术参数
| 指标 | 参数 |
| 试验工位 | 6组 |
| 计时方式 | 数显累时器记录 |
| 计时模式 | 时分模式：9999小时59分 |
| 时分秒模式：99小时59分59秒 | |
| 分秒毫秒模式：99分59秒59毫秒 | |
| 砝码组合 | 1000g±5g（含挂钩、砝码、加载环） |
| 标准试验钢板 | 150mm×50mm×2mm(L×W×H) |
| 标准试验钢板材质 | SUS304镜面不锈钢片 |
| 标准试验钢板粗糙度 | 镜面50nm±25nm |
| 升温方式 | 热风循环 |
| 温度范围 | 恒温（常温～200℃范围） |
| 温度控制模式 | 温度控制器调节温度，时间控制器调节恒温时间 |
| 温度显示 | 0.1℃ |
| 温度控制精度 | ±1℃ |
| 安全装置 | 设有超温及电热过载自动断电保护装置 |
| 机台材质 | 内箱SUS304不锈钢板，外箱采用低碳钢板烤漆处理 |
| 内箱尺寸 | 约647mm×200mm×540mm（L×W×H） |
| 仪器外形尺寸 | 约1142mm×535mm×965mm（L×W×H） |
| 重 量 | 约250kg |
| 整机功率 | 约2100W |
| 电 流 | 约10A |
| 电 源 | 1∮AC220V |
| 主要测试项目 | 指定温度条件下粘胶带的持粘性 |
三、操作原理
依据GB/T4851-2014标准，本试验仪适用此标准方法A、方法B、方法C、方法G，本试验仪暂不适用方法D、方法E、方法F。目的是检测胶粘带与垂直钢板在一定温度中的持粘性。
试验前准备：将整卷试样静置在23℃±1℃的环境中保持24H。
方法A：试样在裁剪前，先去除最外的3-6层胶带，裁剪最少3份12mm（或24mm）宽长约150mm的粘胶带，试样解卷后5分钟内粘试在验钢板上，粘贴面积12×12mm²（或24×24mm²），用2kg±100的标准压辊以10mm/s的速度来回辗压三次，将不锈钢三角环扣与试验钢板对齐，使试样自由端绑定在不锈钢三角环扣上。试样准备好后在1分钟内，将钢板挂于试验仪测试位上，轻轻挂上砝码，工位自动开始计时，当粘胶带自然脱落后，对应砝码模组的数显累时器记录保持时间，测试结束，人工记录数据并综合数据评定胶带粘合的持粘性。
方法B、方法C与方法A不相同处为试验钢板上需粘贴一层纤维板，粘胶带粘附在纤维板上进行试验。
方法G与方法A不相同处为在自定义的温度中试验，试样需在设定温度中恒温静置10分钟后再按照方法A进行试验。
四、试验标准
GB/T 4851 2014、CNS-11888、PSTC-107、YY/T148-2006、D3654M-06
五、产品特点
硬件特点
1.试验钢板采用标准要求SUS304镜面不锈钢材质，表面粗糙度符合标准要求，总砝码质量（含加载三角环、挂钩砝码）严格按标准要求设计，确保检测数据的准确性；
2.可灵活定制试验板和砝码，以满足多种样品或多种标准测试要求；
3.充足的测试位可同时满足6组测试，利于数据对比；
4.封闭式箱体，配套独立温控系统，给测试过程提供一个相对稳定的环境，避免受到外界温度、空气流动、光源辐射不可控因数的影响，透明有机玻璃便于观察试验过程；
5.配置缓冲结构，使每个工位独立测试，避免某测试位粘合破坏砝码下落影响其他测试组的结果准确性；
6.创新结构，单工位机械寿命高达百万次。
