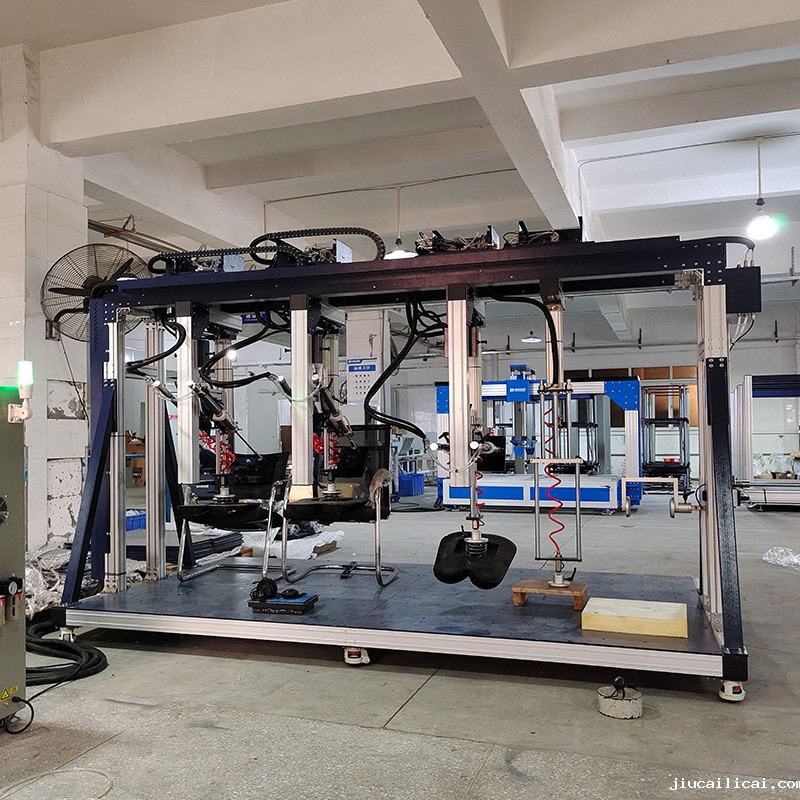

HD-F761 三座位沙发疲劳试验仪
一、产品功能本产品可对单、双、三工位沙发的座、背进行耐久性及使用寿命的测试。试验时将一定形状、质量的施压模块，以规定的施压形式、频率，分别对座、背表面重复施压，通过这一方法模拟日常生活中人对沙发座位和靠背的压力从而测试沙发长期重复性载荷的承受能力。
二、主要技术参数
| 指标 | 参数 | |||
| 容 量 | 2kN传感器*4 | |||
| 测试力值 | 约50N～900N（椅背） | |||
| 约100N～1700N（椅座） | ||||
| 静载测试力值 | GB | 410～700N（椅背） | EN | 450N（椅背） |
|
1200～1600N（椅座） （不做第5等级测试） |
1300N（椅座） | |||
| 耐久测试力值 | GB | 330N（椅背） | EN | 300N（椅背） |
| 950N（椅座） | 1000N（椅座） | |||
| 控制方式 | PLC控制 | |||
| 显示方式 | 触摸屏显示 | |||
| 样品尺寸 | 最大约2500mm×1200mm×1200mm（L*W*H） | |||
| 样品座面高度 | 280~500mm | |||
| 测试速度 | 1～20次/min(视客户的要求保压时间而随之减小） | |||
| 测试次数 | 1～999999次（任意设定） | |||
| 外形尺寸 | 约3000mm×1810mm×1830mm（L*W*H） | |||
| 重 量 | 750kg | |||
| 电 源 | 1∮ AC 220V | |||
| 气 源 | ≥0.6MPa | |||
| 整机功率 | 约200W | |||
| 主要测试项目 |
多工位沙发椅背联合测试； 座面前沿静载测试 |
|||
三、操作原理
座面座背疲劳测试：
试验应在下列地点进行:
（1）单座物品上的座位;
（2）同时在两个座位的项目的两个位置上;
（3）对于一个有三个或三个以上座位的项目，在最不利组合的情况下，同时在相邻的两个座位上进行。
座面前沿静载测试:使用加载垫在沙发中心线从结构的前沿向内100毫米处施加指定的力，对于多座沙发，应同时进行座椅前沿静载荷试验，对于未进行测试的座位，应在加载位置放置指定的砝码负载。
四、试验标准
BS EN1335-3-2009（测试点7.2.2椅背联合、7.3.1椅背联合耐久）；
BS EN 12520-2015 （同EN1728）；
宜家0028 （测试时，靠背与水平夹角小于70°，同EN1728）；
EN1728-2012（测试点6.4椅背椅座静载、6.17椅背联合耐久、7.3椅背联合静载、7.9椅背联合耐久）；
QB/T2280-2016（测试点6.6.8座面椅背耐久、6.6.9椅背静载）；
GB 10357.3-2013（测试点4.3.1椅座椅背静载、4.3.2椅座椅背静载、4.7座面耐久性、4.8椅背耐久）等
五、产品特点
（一）硬件特点
1.施力装置采用滚轮导向移动，仪器运行平稳；
2.气缸搭配降噪装置，使测试数据在保证精准的基础上减小仪器操作时的声响；
3.气缸设有行程限位，固定气缸上升与下降的行程；
4.本产品底座采用优质碳钢板与高强度铝合金型材相结合，无需打孔固定于地面，充分保证仪器运作时的稳定性；
5.设备短路保护，避免过大的短路电流使电器设备过热或受电动力作用而遭到损坏。
（二）软件特点
1.控制方式采用PLC可编程序控制器，有效避免线路板、伺服驱动器等对测试数据的干扰，语言可选英语、中文，操作直观方便，可完成试验参数设定、工作状态控制、数据采集及结果显示；
2.仪器断电保护，断电时瞬间保存当前测试数据，下次通电使用时，可查看上次测试数据，或继续测试；
3.实验次数可在1～999999次任意设定，达到设定次数后自动停机，试验完成后或样品损坏等其他情况自动智能报警。
