电镀层盐雾腐蚀测试行业解决方案

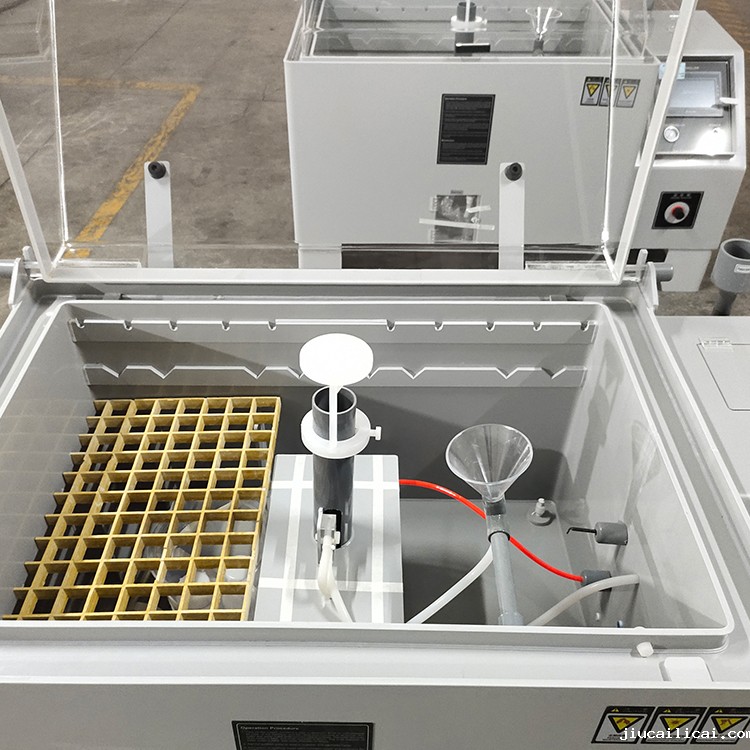

基于HD-E808-90盐雾试验机的技术参数与功能特性，针对电镀层耐腐蚀性评估需求，制定以下行业解决方案：
一、电镀层测试范围
适用镀种
防护性镀层：镀锌（锌镍、锌铁等）、镀镉
装饰性镀层：镀铬、镀镍、镀锡、镀银、镀金等
功能性镀层：化学镍、硬铬等
应用领域
应用领域
汽车零部件（电镀螺栓、支架、装饰条）
电子接插件（镀金端子、镀锡引脚）
卫浴五金（镀铬水龙头、花洒）
航天（镀镉紧固件、镀镍结构件）
二、测试能力配置
二、测试能力配置
1. 多元腐蚀试验模式
中性盐雾试验（NSS）：
试验室温度恒定35±1℃，喷雾溶液pH值6.5～7.2。适用于常规镀层质量验证，如镀锌件白色腐蚀产物评估。
酸性盐雾试验（ASS）：
试验室温度35±1℃，溶液pH值3.1～3.3。用于模拟工业酸性环境，快速暴露镀层孔隙缺陷。
铜加速乙酸盐雾试验（CASS）：
试验室温度50±1℃，pH值3.1～3.3。针对高档装饰镀层（如汽车轮毂镀铬）的加速腐蚀测试。
2. 精准环境控制
温度稳定性：均匀度≤2℃，波动度≤1℃，确保不同批次样品对比有效性。
喷雾量控制：1.0～2.0ml/80cm²/h（16小时均值），确保腐蚀速率符合标准要求。
压力调节：两段式调压（2kg/cm²→1kg/cm²），保证盐雾均匀覆盖镀层表面。
三、电镀层专属测试方案
1. 镀层类型与测试标准匹配
镀层类型 推荐试验方法 参考标准 典型测试周期
镀锌层 NSS ISO 9227 96-240小时
装饰铬 CASS ASTM B368 16-96小时
化学镍 ASS GB/T 10125 48-168小时
2. 样品准备与放置规范
清洁处理：用酒精/丙酮清除表面油污，避免人为污染。
支架选择：V型支架放置平面试样，O型支物棒悬挂不规则件。
摆放角度：调整平面分度架至15°-30°倾角，确保冷凝水不积聚。
3. 关键参数设置示例
镀锌件中性盐雾测试：
试验室温度：35℃
压力桶温度：47℃
喷雾压力：1.00±0.01kgf/cm²
铜加速测试：
试验室温度：50℃
饱和空气桶温度：63℃
四、结果评估体系
四、结果评估体系
腐蚀等级评定
按GB/T 6461评估基体腐蚀面积与程度
记录白色腐蚀产物出现时间（镀锌层）
观察腐蚀点数量与分布（装饰铬）
镀层失效判断依据
镀层失效判断依据
镀锌层：出现红锈时间≥96小时（常规要求）
镀铬层：CASS测试16小时无基体腐蚀
五、质量管控流程
五、质量管控流程
来料检验：对电镀外协件每批抽样，进行24小时NSS筛查。
工艺优化：对比不同镀层厚度（如5μm vs 8μm镀锌）在同等条件下的耐蚀性差异。
故障分析：对早期失效件进行CASS测试，4小时内重现现场腐蚀模式。
六、方案优势总结
六、方案优势总结
加速测试：铜加速法较自然暴露提速数十倍
精准量化：温度波动≤1℃，确保数据可比性
标准覆盖：支持GB/T、ISO、ASTM等9项国际主流标准
防护验证：有效评估铬酸盐钝化、三价铬钝化等后处理工艺效果
技术备注：电镀层测试需特别注意试样边缘保护，建议采用蜡封处理。测试后应立即冲洗干燥，避免二次腐蚀影响评判。
