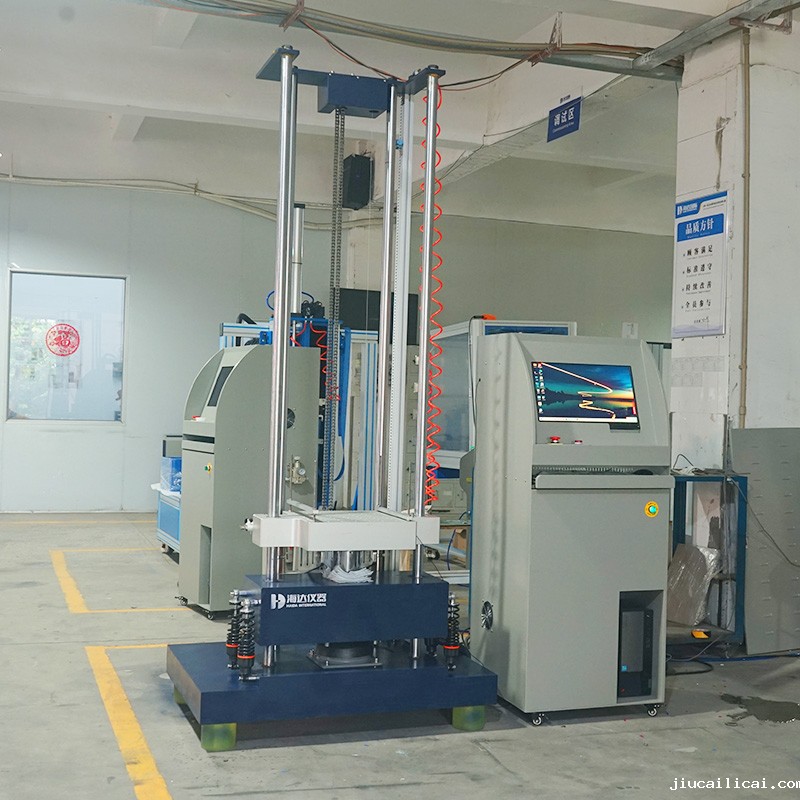

HD-G829 机械冲击试验台
一、产品功能HD-G829机械冲击试验台主要适用于电子产品、航空航天、船舶、军工、汽车部件、交通运输等领域的零部件抗冲击试验。通过选择不同的波形发生器，可以进行半正弦波冲击试验。
二、主要技术参数
| 指标 | 参数 |
| 电 机 | 750W三相异步电机 |
| 控制方式 | 电脑控制 |
| 显示方式 | 电脑显示 |
| 跌落方式 | 自由落地跌落 |
| 跌落高度 | 0～1500mm |
| 工作台面 | 350x350mm |
| 台面材质 | 高强度优质铝合金 |
| 最大负载 | 25kg |
| 峰值加速度 | 20～1500g |
| 加速度传感器范围 | ±2500g |
| 脉冲持续时间 | 0.5～30ms |
| 输入通道 | 2 通道 |
| 采样频率 | 192KHz |
| 输入形式 | 电压、电荷 |
| 电压范围 | -10V--+10V |
| 耦合方式 | AC、DC 、ICP |
| 冲击波形 | 半正弦 |
| 通讯接口 | USB2.0 |
| 支持标准 | 国标、国军标、美军标、用户自定义标准 |
| 外型尺寸 | 约1100mm×800mm×2500mm（L*W*H） |
| 重 量 | 约1300kg |
| 电 源 | 3∮ AC220V |
| 功 率 | 1500W |
| 主要测试项目 | 测试产品包装坠落时的受损情况及评估运输搬运过程时耐冲击的强度 |
三、操作原理
本测试仪可对电子产品、航空航天、船舶、军工、汽车部件、交通运输部件作自由跌落抗冲击试验，配备拉线位移编码器进行高度跟踪，给出产品跌落高度对应抗冲击的数据。
四、试验标准
GB/T2423-2019、GJB150、GJB360 、GJB548 、GJB1217、MIL-STD-202F、IEC-68-2-27、 MIL-STD-810F、MIL-STD-883E 等测试规范。
五、产品特点
（一）硬件特点
1．采用四立柱柱结构，底部使用实心钢座，结构更加稳固，测试结果更加准确；
2．4根液压减震器、重型空气减震器，减少冲击产生的噪音与对场地的破坏；
3．提升高度通过安装在顶部上的位移编码器组件测量，具有精度高、可靠性高，保证了冲击的重复性；
4．采用气压制动强力摩擦抱闸防二次冲击制动功能，防止二次反弹；
5．半正弦波形发生器主要用工程橡胶制造或羊毛毡。由多种不同的厚度相互串联，可以组成多种刚度， 实现不同的冲击脉冲宽度。
（二）软件特点
1．电脑控制，可设置测试高度和跌落次数等数据，自动记录并保存数据；
2．行程限位保护、过载保护设计，保证操作安全。
